led屏幕的五个常见信号的含义

作者：编辑：来源：发布日期： 2022.07.31

信息摘要：

识别led屏幕的信号在实际应用中有非常重要的意义，如果在一场重大的活动中led屏幕突然因为信号的问题出现乱码，那么造成的影响将会是无法弥补的…

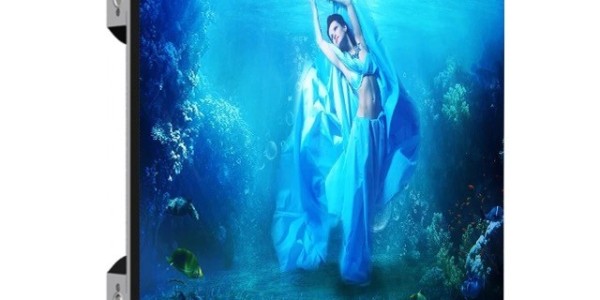

led屏幕

识别led屏幕的信号在实际应用中有非常重要的意义，如果在一场重大的活动中led屏幕突然因为信号的问题出现乱码，那么造成的影响将会是无法弥补的。下面广西南宁百讯电子科技有限责任公司小编就来带大家了解一下led屏幕中五个常见的信号。
led屏幕的个信号是CLK时钟信号，每一个提供给移位寄存器的移位脉冲都会引起数据发生一位的移动。数据口上的数据必须与时钟信号协调才能正常传送数据，在任何情况下时钟信号出现异常都会使整板信号杂乱无章。
led屏幕的第二个信号是STB锁存信号，数据被从移位寄存器送到锁存器后会通过驱动电路去点亮led屏幕。当锁存信号和时钟信号相协调才能够显示出完整的图像。在任何情况下锁存信号的异常同样会引起屏幕的杂乱无章。
led屏幕的第三个信号是EN使能信号，它控制着整个led屏幕的亮度，通过调整它的占空比就可以调整整个屏幕的亮度。这个信号的异常会导致屏幕出现不亮、暗亮或者拖尾的现象。
led屏幕的第四个信号是数据信号，数据信号是显示图像的数据来源，它与时钟信号相协调才能将数据送到正确的显示点。一般在led屏幕的数据传输过程中，红绿蓝的数据信号是分离开的。当数据信号短路到正极或者负极时，对应的颜色会出现全亮或者不亮。处于中间状态时颜色的显示状态不定。
led屏幕的第五个信号是ABCD行信号，ABCD其实是二进制数，因此在动态扫描中它的的控制范围是16行。控制信号出现问题就可能出现错位、高亮或者图像重叠的现象。
